3.3.3 Performances spectre-puissance

L'existence d'un compromis entre les performances en puissance et l'efficacité spectrale fait que ces deux critères doivent êtres considérés simultanément lors de la sélection des paramètres de la forme d'onde. Dans le cas des modulations CPM la tâche est plus délicate à cause de la multitude de paramètres qui affectent les performances de la forme d'onde. L'étude du compromis spectre/puissance CPM permet une meilleure évaluation des performances de la forme d'onde. La figure 3.15 illustre les performances de certaines CPM pour différents indices de modulation et avec une réponse en fréquence en cosinus surélevé. Ces résultats permettent l'étude de l'effet de l'indice de modulation sur les performances de la forme d'onde pour plusieurs configurations. Par exemple, on peut en déduire que pour de faibles indices de modulation les performances en puissance sont très sensibles à la variation de

. Pour de valeurs élevées de l'indice de modulation soit $h \geq 0.6$ , le gain en puissance obtenu à la suite de l'augmentation de l'indice de modulation n'est pas suffisamment élevé alors que la bande occupée par le signal continue à augmenter. Dans le cas d'une CPM à réponse totale il est particulièrement inutile d'adopter des indices de modulation élevés.

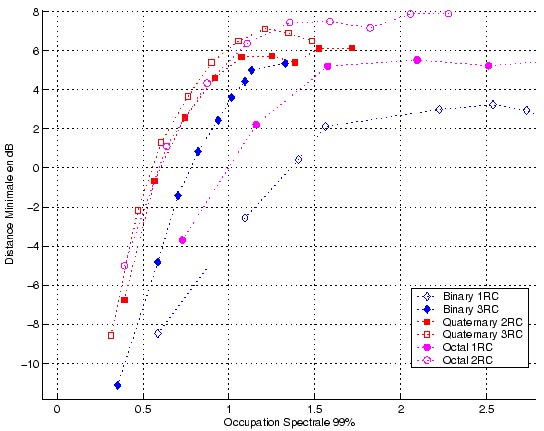

**Figure 3.15:** Performances théoriques de quelques CPM avec une réponse en fréquence en cosinus surélevé
$\includegraphics[width=12cm]{theoric_pwr_spec.eps}$
