En mode mono-utilisateur, nous avons considéré deux taux de
codage de 1/2 et 3/4 et deux tailles de paquets de 53 octets et
188 octets. Des simulations ont été effectuées pour
plusieurs reculs de l'amplificateur. Les résultats relatifs à
une taille de paquets de 53 octets et pour les deux taux de codage
sont illustrés respectivement sur les figures
6.3 et 6.4.

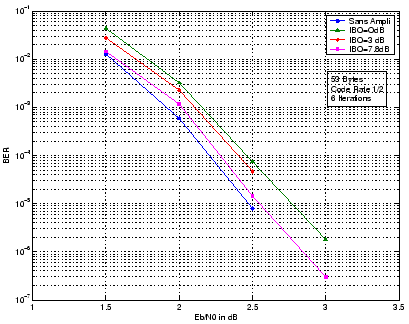

Figure 6.3:
Effet de l'amplificateur sur les performances du DVB-RCS,
Taille du paquet: 53 octets, Taux de codage: 1/2
Figure 6.4:
Effet de l'amplificateur sur les performances du DVB-RCS,
Taille du paquet: 53 octets, Taux de codage: 3/4
La première conclusion que nous pouvons tirer des résultats
des simulations c'est que les pertes en puissance ne sont pas
considérables et qu'elles sont quasiment identiques pour les
deux taux de codage. Par exemple, à saturation, on enregistre
une perte de l'ordre de 0.3 dB (
), cette perte est
inférieure à 0.1 dB quand l'amplificateur fonctionne au point
correspondant à 1 dB de compression
. Ce
point correspond en général au point de fonctionnement adopté
dans la pratique.
Dans le cas d'une taille de paquet de 188 octets et à 1 dB de
compression, on remarque que la dégradation sont légèrement
supérieure à celles enregistrées à 53 octets. Les
résultats sont illustrés sur les figures
6.5 et 6.6.
Figure 6.5:
Effet de l'amplificateur sur les les performances du
DVB-RCS, Taille du paquet: 188 octets, Taux de codage: 1/2

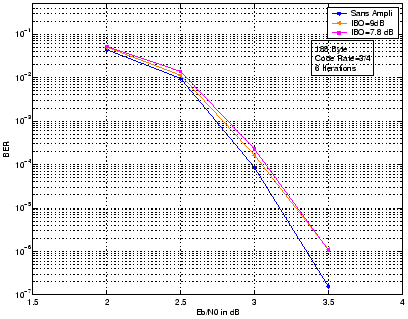

Figure 6.6:
Effet de l'amplificateur sur les performances du DVB-RCS,
Taille du paquet: 188 octets, Taux de codage: 3/4
Dans la chaîne de simulation, le signal en sortie de
l'amplificateur est normalisé en tenant compte de du recul par
rapport à la sortie maximale (OBO). Cependant, ce recul est
souvent inférieur à la valeur d'une mesure directe de la
puissance du signal en sortie. L'écart, noté
s'explique par le fait que les caractéristiques de
l'amplificateur sont établies suite à des mesures sur des
signaux sinusoïdaux ayant donc une enveloppe constante. La
différence mesurée est fonction du point de fonctionnement, le
tableau 6.1 contient les OBO théoriques déduits
du diagramme ainsi que les reculs mesurés dans la chaîne de
simulation. Ce écart en puissance se traduit par une perte des
performances en puissance. Les pertes en , notées
, exprimées en sont données par:
Cette dégradation est considérée lors de la comparaison
entre les performances du DVB-RCS avec celle d'une CPM qui reste
non affectée par cette perte grâce à son enveloppe
constante.
Tableau 6.1:
Ecart entre l'OBO théorique et l'OBO mesuré
OBO(dB)IBO(dB)
3
7.8
9
OBO théorique
0.05
0.6
1.1
OBO mesuré
0.03
1.03
1.45
0.02
0.43
0.35
