6.2.1 Présentation du modèle

Dans notre contexte on s'intéresse à un amplificateur terminal utilisateur du type SSPA opérant en bande Ka. La production d'un modèle sur une grande échelle exige un coût de production relativement bas. L'alimentation étant fournie par le secteur, par conséquent, les critères de rendement et d'autonomie ne sont pas prioritaires dans ce cas. La puissance maximale émise par l'émetteur est de l'ordre de 2 watts.
Le modèle dont nous disposons est un amplificateur produit par une firme européenne, sa fréquence d'émission est de 29.75 GHz. Seules les caractéristiques AM/AM sont disponibles pour ce modèle, ces caractéristiques sont illustrées sur la figure 6.1.

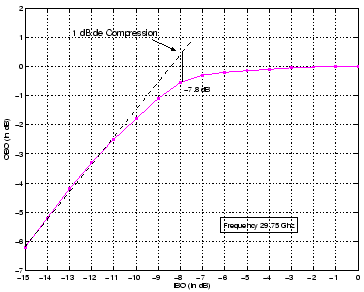

**Figure 6.1:** Caractéristiques AM/AM de l'amplificateur utilisé lors des simulations
$\includegraphics[width=8cm]{amam_newtec.eps}$

Rappelons que la forme d'onde adoptée par le standard DVB-RCS est une QPSK avec une mise en forme en cosinus surélevé de roll off 0.35. Les données transmises sont d'abord codées par une turbo code parallèle duo binaire. La figure 6.2 illustre l'effet de l'amplificateur sur le spectre du signal transmis, comme on peut le voir le niveau des lobes secondaires est d'autant plus élevé que le point de fonctionnement est proche de la saturation.

**Figure 6.2:** Effet de l'amplificateur sur le spectre d'un signal QPSK en Cosinus surélevé, roll-off=0.35
$\includegraphics[width=8cm]{spectre_qpsk_ibo.eps}$
